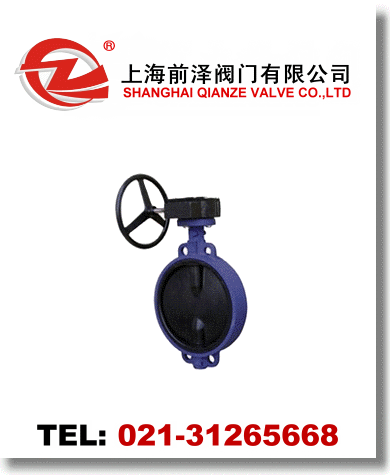

全襯膠蝶閥不僅具有優良的防腐(耐堿、鹽性能，耐弱酸侵蝕)耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、抗菌、防霉等特點，更有操作力矩小，(比普通有銷蝶閥降低百分之四十)維修方便，外形美觀等突出優點。氣動全襯膠蝶閥整個蝶板與閥體在360°圓周內同心(中線)具有雙向密封功能。閥座和閥體內襯一體化，適用于各種不同的腐蝕性介質，作管路啟閉或調節以達到控制要求。
全襯膠蝶閥主要特點
1、采用襯膠無銷，保證了介質與金屬完全隔離，提高了產品的可靠性。
2、密封面耐磨性好(橡膠耐磨性是銅的七倍)。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、橡膠材料無任何毒性，并且抗菌、抗霉。
全襯膠蝶閥主要技術參數
|
閥體形式 |
直通鑄造蝶閥 |
|
公稱通徑 |
DN50～1000mm |
|
公稱壓力 |
PN1.0、1.6 MPa |
|
法蘭標準 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
|
連接形式 |
法蘭式、對夾式 |
|
閥蓋形式 |
一體式 |
|
壓蓋型式 |
壓蓋壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
全襯膠蝶閥主要零件材料
|
閥體、底座 |
球墨鑄鋼、鑄鋼、不銹鋼、襯橡膠 |
|
蝶板 |
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料、襯橡膠 |
|
密封圈 |
不銹鋼、襯橡膠 |
|
閥桿 |
2Cr13、不銹鋼、襯橡膠 |
|
填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
全襯膠蝶閥密封材料選擇
|
密封圈材料代號 |
適用溫度 |
適用介質 |
|
NR |
≤85℃ |
水、空氣、酸堿類 |
|
CR |
≤85℃ |
水、煤氣、酸堿類 |
|
NBR |
≤100℃ |
水、油品 |
|
EPDM |
≤120℃ |
水、蒸汽、一般酸堿類 |
|
FKM |
≤150℃ |
水、蒸汽、強酸堿類 |
全襯膠蝶閥主要性能規范
|
公稱通徑DN(mm) |
50-1800 |
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
低壓氣密試驗 |
0.6 |
0.6 |
0.6 |
|
適用介質 |
弱堿、鹽酸、空氣、水及各類酸性物質 |
全襯膠蝶閥主要外形及連接尺寸
|
公稱通徑
(DN) |
L |
D1 |
D |
z-φd |
H |
H0 |
A |
B |
|
50 |
43 |
125 |
165 |
4-18 |
63 |
315 |
180 |
65 |
|
65 |
46 |
145 |
185 |
4-18 |
70 |
330 |
180 |
65 |
|
80 |
46 |
160 |
200 |
8-18 |
83 |
390 |
245 |
72 |
|
100 |
52 |
180 |
220 |
8-18 |
105 |
431 |
245 |
72 |
|
125 |
56 |
210 |
250 |
8-18 |
115 |
455 |
245 |
72 |
|
150 |
56 |
240 |
285 |
8-22 |
137 |
626 |
355 |
93 |
|
200 |
60 |
295 |
340 |
8-22 |
164 |
720 |
350 |
93 |
|
250 |
68 |
350 |
395 |
12-22 |
206 |
800 |
550 |
350 |
|
300 |
78 |
400 |
445 |
12-22 |
230 |
860 |
600 |
350 |
|
350 |
78 |
460 |
505 |
16-22 |
248 |
883 |
600 |
350 |
|
400 |
102 |
515 |
565 |
16-26 |
289 |
972 |
600 |
350 |
|
450 |
114 |
565 |
615 |
20-26 |
320 |
1043 |
750 |
380 |
|
500 |
127 |
620 |
670 |
20-26 |
343 |
1098 |
750 |
380 |
|
600 |
154 |
725 |
780 |
20-30 |
413 |
1236 |
750 |
380 |
|
700 |
165 |
840 |
895 |
24-30 |
478 |
1431 |
750 |
380 |
|
800 |
190 |
950 |
1015 |
24-33 |
525 |
1488 |
750 |
380 | |
