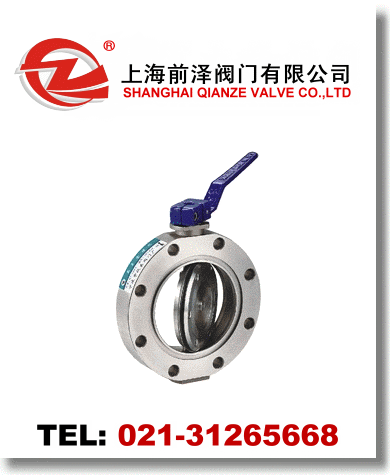

真空蝶閥

名稱： 真空蝶閥 型號： GI 口徑： DN40-DN1600 壓力： 1.6MPa 材質： WCB、SS304、SS316 認證： ISO9001:2000

·真空蝶閥產品詳情

GI真空蝶閥是用來接通或切斷真空管路中的氣流。適用的工作介質為空氣和非腐蝕性氣體。 GI真空蝶閥主要技術性能 適用范圍：Applicability 105～1.3×10-4Pa 閥門漏率：Valve Leak Rate ≤1.3×10-4Pa.L/S. 適用溫度：Applicable Temperature -25～+80℃(丁腈橡膠) -30～+150℃(氟橡膠) 氣源壓力：Mains Voltage 0.4～0.6MPa 安裝方向：Mounting Direction 任意 GI真空蝶閥主要零件材料 閥體、閥蓋、閥桿：碳鋼或不銹鋼 密封件：丁腈橡膠、氟橡膠 GI真空蝶閥外形及連接尺寸 Model 型號 DN D Do D1 B H B1 L n-φc GI-40 40 85 70 44 22 162 90 104 4-φ7 GI-50 50 110 90 55 22 175 90 104 4-φ7 GI-65 65 125 105 70 26 198 102 140 4-φ9 GI-80 80 145 125 85 30 208 102 140 4-φ9 GI-100 100 170 145 105 30 220 102 140 4-φ12 GI-150 150 220 195 156 35 272 115 164 8-φ12 GI-200 200 275 250 208 40 330 205 190 8-φ12 GI-250 250 330 300 258 45 335 205 190 8-φ14 GI-300 300 380 350 308 55 426 152 247 8-φ14 GI-400 400 500 465 410 60 520 180 308 8-φ18 GI-500 500 600 565 510 80 643 220 378 12-φ18 GI-600 600 710 670 610 100 760 270 524 12-φ21 GI-800 800 920 815 815 130 962 320 648 20-φ21 GI-1200 1200 1440 1280 1280 150 1360 385 1480 36-φ19 GIQ型系列氣動真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動，從而達到接通或切斷真空管路中氣流的目的。是目前一種新型的氣動執行器控制的氣動真空蝶閥，分為雙作用和單作用(彈簧復位)氣缸。可選配反饋信號裝置及電氣閥門定位器。 適用的工作介質為空氣及非腐蝕性氣體。 GIQ型系列氣動真空蝶閥主要技術性能 適用范圍(Pa) 2x105～1.3x10-5 閥門漏率(Pa.L/S) ≤1.3x10-6 介質溫度（℃） -25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠) 氣源壓力（MPa） 0.4～0.6 法蘭標準 GB/T6070 安裝位置 任意 電源電壓 標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等 信號反饋 標準出廠：閥位指示器 特殊指定：微動開關；智能型4～20mA DC 氣缸可選 標準出廠：雙作用式 特殊指定：單作用式（有彈簧返回） 可選常開或常閉 GIQ型系列氣動真空蝶閥連接及外形尺寸 型號 通徑(DN) ΦD ΦB H A L W n-ΦC GIQ-50AB 50 110 90 206 26 164 105 4-Φ9 GIQ-63AB 63 130 110 217 32 GIQ-80AB 80 145 125 247 190 124 8-Φ9 GIQ-100AB 100 165 145 257 GIQ-125AB 125 200 175 273 35 8-Φ11 GIQ-150AB 150 225 200 334 247 140 GIQ-200AB 200 285 260 391 45 302 165 12-Φ11 GIQ-250AB 250 335 310 467 50 372 198 GIQ-300AB 300 425 395 557 55 432 225 12-Φ14 GIQ-400AB 400 510 480 640 60 518 243 16-Φ14 GIQ-600AB 600 710 670 892 100 780 408 12-Φ21 GID型系列電動真空蝶閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。 適用的工作介質為空氣和非腐蝕性氣體。 GID型系列電動真空蝶閥主要技術性能 適用范圍(Pa) 105～1.3x10-5 閥門漏率(Pa.L/S) ≤1.3x10-6 開閉時間(S) DN≤63 20；80≤DN≤200 30； DN≥250 48 介質溫度（℃） -25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠) 法蘭標準 JB919 安裝位置 任意 控制電路 標準出廠：AC220V/50Hz開關型 特殊指定：AC380V；DC24V開關型 4～20mA DC調節型 信號反饋 標準出廠：帶無源觸點型 特殊指定：4～20mA DC調節型 GID型系列電動真空蝶閥連接及外形尺寸 型號 通徑(DN) ΦD ΦB H A L W n-ΦC GID-25 25 70 55 198 22 160 113 4-Φ7 GID-32 32 78 64 202 GID-40 40 85 70 206 GID-50 50 110 90 220 4-Φ9 GID-63 63 130 110 229 26 GID-80 80 145 125 273 30 196 121 GID-100 100 170 145 285 4-Φ12 GID-125 125 195 170 299 35 GID-150 150 220 195 368 255 158 8-Φ12 GID-200 200 275 250 394 40 GID-250 250 330 300 426 45 GID-300 300 380 350 449 55 8-Φ14 GID-400 400 500 465 538 60 310 207 8-Φ18 注: GID-63法蘭連接為GB/T6070標準
